Weitspannregal aufbauen: Anleitung für einen sicheren und normgerechten Aufbau

Der Aufbau eines Weitspannregals ist mehr als ein einfacher Montagevorgang – er beeinflusst die Stabilität der gesamten Lagereinrichtung, die Arbeitssicherheit und die langfristige Wirtschaftlichkeit des Lagers. Fehler bei der Montage können zu Umsturzgefahr, beschädigter Ware oder sogar Arbeitsunfällen führen.

Diese Anleitung beschreibt, wie Sie ein Weitspannregal korrekt aufbauen, welche Sicherheitsvorgaben beachtet werden müssen und welche Fehler häufig vorkommen. Grundlage sind die Vorgaben der DGUV, gängige DIN-Normen sowie unsere Praxiserfahrungen mit professionellen Lagereinrichtungen.

Inhalt

• Was ist ein Weitspannregal und wofür wird es eingesetzt?

• Vorbereitung vor dem Aufbau eines Weitspannregals

• Montage der Rahmenkonstruktion

• Montage der Füße und Bodenverankerung

• Träger (Holme) einhängen und sichern

• Einlegeböden in Weitspannregal einsetzen

• Distanzhalter und Sicherheitszubehör montieren

• Endkontrolle und Betriebssicherheit

• Häufige Montagefehler beim Weitspannregal-Aufbau

• Unser Fazit: Stabil, sicher, wirtschaftlich

Was ist ein Weitspannregal und wofür wird es eingesetzt?

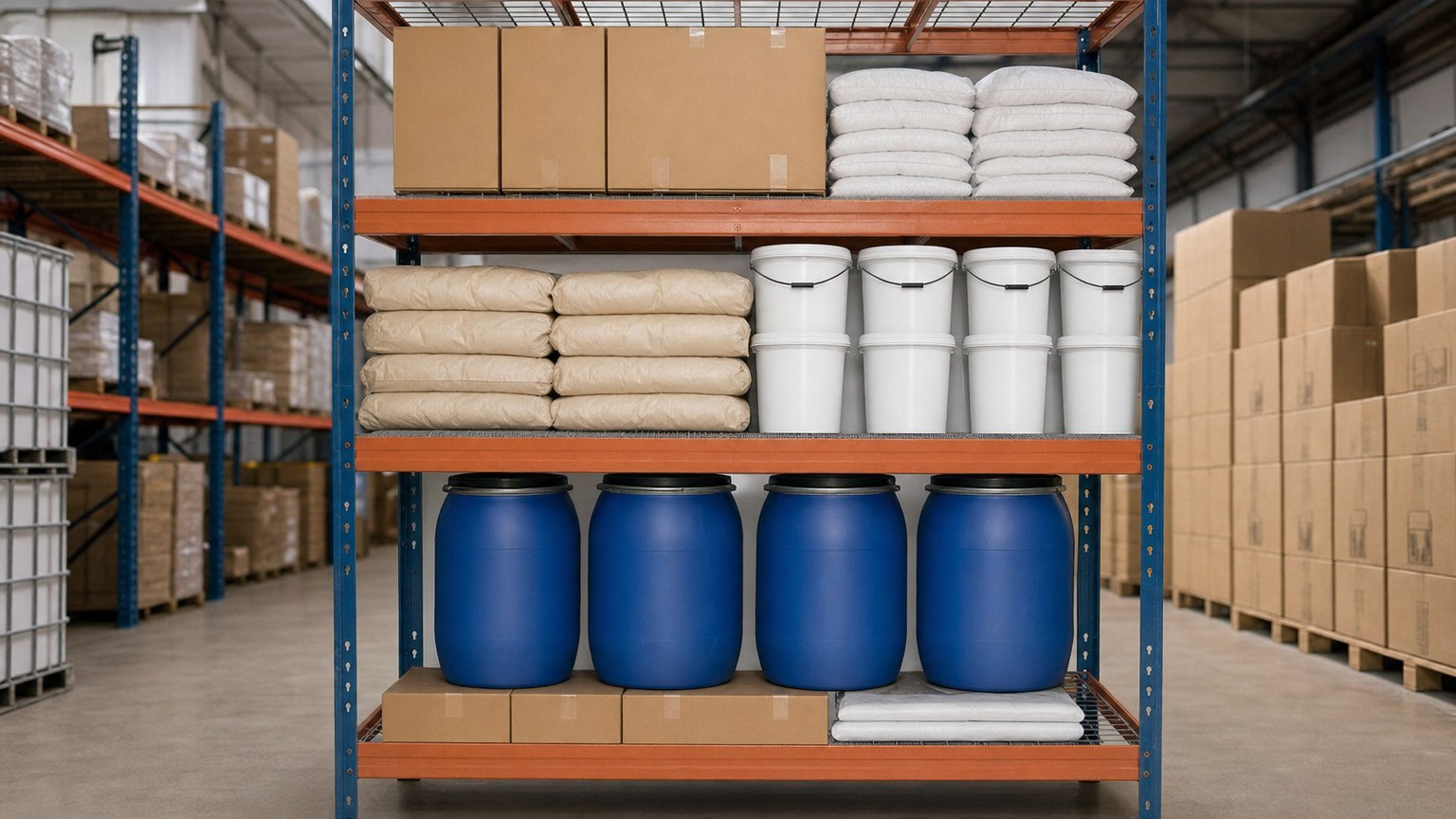

Ein Weitspannregal ist eine stabile Lagereinrichtung für sperrige, voluminöse oder mittelschwere Güter, die nicht auf Europaletten gelagert werden.

Typische Bauteile:

• Regalpfosten (Ständerrahmen): tragende Seitenteile des Regals



• Träger/Holme: horizontale Elemente zur Aufnahme der Lasten



• Einlegeböden: optional aus Stahl oder Holz



• Distanzhalter: zur Sicherung und Stabilisierung



• Fußplatten: für Standfestigkeit und Verankerung.



Weitspannregale kommen zum Einsatz:

• in Werkstätten und Lagerhallen



• bei der Aufbewahrung von Kartons, Reifen, Großpackungen



• für Produkte, die keine Palettenlagerung benötigen.



Die richtige Montage ist entscheidend, um Traglasten auszuschöpfen, Unfälle zu vermeiden und Normvorgaben einzuhalten.

Wenn Sie sich noch nicht sicher sind, ob ein Weitspannregal die passende Lösung für Ihr Lager ist, lohnt sich ein Blick in unseren Artikel Lagerregale im Vergleich: Fachboden-, Weitspann- und Palettenregal – dort finden Sie die wichtigsten Unterschiede und Entscheidungshilfen auf einen Blick.

Vorbereitung vor dem Aufbau eines Weitspannregals

Bevor Sie ein Weitspannregal aufbauen, sollten folgende Punkte beachtet werden:

• Bodenqualität prüfen: Der Untergrund muss tragfähig, eben und verdichtet sein. Betonböden sind optimal.



• Standort markieren: Position der Regale, Gangbreiten und Abstände zu Wänden abmessen und anzeichnen.



• Werkzeug und Teile bereitstellen: Schraubenschlüssel, Bolzenanker, Muttern und alle Regalbauteile sortiert bereitlegen.



• Verankerungspflicht beachten: Bei einem Verhältnis Höhe zu Tiefe > 5:1 (z. B. 400 mm Tiefe, 2500 mm Höhe) schreibt die DGUV-Verordnung eine Bodenverankerung zwingend vor.

Eine sorgfältige Vorbereitung erleichtert den gesamten Aufbauprozess von Weitspannregalen und verhindert spätere Korrekturen.

Für eine fundierte Lagerplanung, die über den reinen Regalaufbau hinausgeht, empfiehlt es sich, einen Blick in unseren Artikel Lagerplanung: Strategien & Tipps zu werfen.

Montage der Rahmenkonstruktion

Der Rahmen bildet die vertikale Grundstruktur des Weitspannregals.

• Regalpfosten aufstellen: Die Pfosten werden aufrecht positioniert und mit Diagonal- und Horizontalstreben verschraubt.



• Verbindungselemente festziehen: M6-Schrauben und Muttern gemäß Herstellerangaben montieren.



• Rahmen ausrichten: Darauf achten, dass alle Elemente senkrecht stehen, um spätere Stabilitätsprobleme zu vermeiden.

Montage der Füße und Bodenverankerung

• Stahlfüße anbringen: Füße mit Schrauben und Muttern am Regalpfosten befestigen.



• Verankerung setzen: Bei Regalen mit hohem Schwerpunkt sind pro Rahmen mindestens zwei Bolzenanker zu verwenden (Doppelregale: pro Außenseite).



• Betonqualität prüfen: Mindestens C20/25 wird empfohlen, damit Schwerlastdübel zuverlässig halten.

Eine fachgerechte Verankerung schützt vor Umkippen und entspricht den gesetzlichen Sicherheitsanforderungen.

Träger (Holme) einhängen und sichern

• Träger in die Pfosten einhängen: Die Haken in die vorgesehenen Rasterlöcher einsetzen, kräftig nach unten drücken.



• Distanzsicherung einsetzen: Laut vielen Montageanleitungen für Weitspannregale müssen Sicherungsclips oder Bolzen verwendet werden, damit sich die Träger nicht unbeabsichtigt lösen.



• Höhenabstände korrekt einhalten: Positionen vorab festlegen, um Traglast und Nutzung optimal anzupassen.

Einlegeböden in Weitspannregal einsetzen

• Stahl- oder Holzböden zwischen die Träger legen.



• Böden gleichmäßig ausrichten, um Punktlasten zu vermeiden.



• Prüfen, dass alle Auflagepunkte sauber aufliegen und keine Zwischenräume entstehen.

Optional können zusätzliche Fachböden oder Querstreben eingesetzt werden, um die Lagerfläche individuell anzupassen.

Distanzhalter und Sicherheitszubehör montieren

• Distanzhalter zwischen Trägern: Verhindern ein Auseinanderdriften der Holme, Pflicht auch bei Einsatz von Einlegeböden.



• Rahmenverbinder bei Doppelregalen: Verbinden zwei Regalsysteme stabil miteinander.



• Wandabstandshalter: Falls Regale an Wänden stehen, für zusätzliche Sicherung sorgen (separates Befestigungsmaterial erforderlich).



• Rammschutz: Empfohlen an Ecken oder Fahrwegen, um Beschädigungen durch Stapler zu vermeiden.

Endkontrolle und Betriebssicherheit

Vor Inbetriebnahme von weitspannregalen sind folgende Punkte zu prüfen:

• Lotrechte: Maximal zulässige Abweichung H/350.



• Traglastkennzeichnung: Fach- und Feldlastschilder gut sichtbar anbringen.



• Stabilitätstest: Leichte Belastung durchführen, um sicheren Stand zu bestätigen.



• Gangbreiten: Ausreichend Platz für
