Palettenregal aufbauen: Anleitung für einen sicheren und normgerechten Aufbau
Der Aufbau eines Palettenregals ist weit mehr als nur ein technischer Schritt im Lagerprozess. Er beeinflusst die Standsicherheit, die Langlebigkeit und die Sicherheit am Arbeitsplatz. Gerade in industriellen Lagerumgebungen, in denen schwere Lasten, hohe Umschlagsgeschwindigkeiten und maximale Lagerdichte gefordert sind, muss jedes Detail stimmen. Fehlerhafte Montage kann zu Unfällen, hohen Reparaturkosten und Betriebsunterbrechungen führen.
Diese Anleitung zeigt Schritt für Schritt, worauf es beim Aufbau von Palettenregalen wirklich ankommt – technisch, normgerecht und praxistauglich. Grundlage sind die DIN EN 15635, die Vorgaben der DGUV sowie unsere Erfahrungen von Master Rax aus dem Alltag in Lagerhallen und Logistikzentren.
Wer ein Palettenregal aufbauen möchte, findet hier eine umfassende Orientierung für die Praxis. Der richtige Palettenregal-Aufbau spart Zeit, reduziert Risiken und erhöht die Effizienz im Betrieb.
Inhalt
Was ist ein Palettenregal und wofür wird es verwendet?
Schritt-für-Schritt-Anleitung zum Palettenregal aufbauen
Nach dem Aufbau: Inspektion und Betriebssicherheit
Palettenregal aufbauen: Die häufigsten Montagefehler im Überblick
Fazit: Stabil, sicher, effizient
Was ist ein Palettenregal und wofür wird es verwendet?

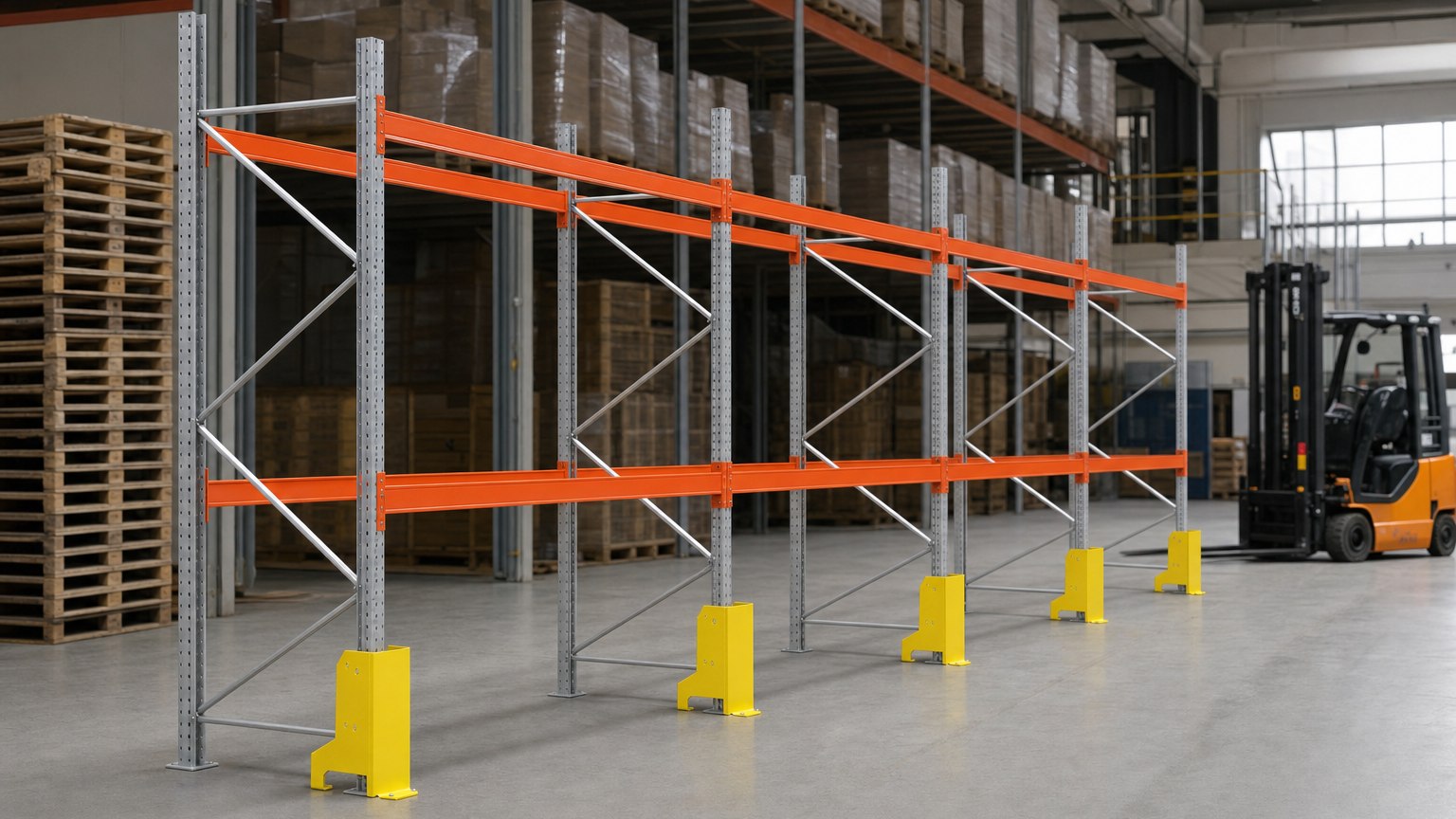

Ein Palettenregal ist ein Schwerlastregal zur Lagerung palettierter Ware. Es besteht typischerweise aus:
-
Ständerrahmen (Rahmenkonstruktion mit Diagonal- und Horizontalstreben),
-
Holmen (Tragtraversen),
-
Fußplatten zur Bodenverankerung,
-
Optionalem Zubehör wie Gitterrückwänden, Anfahrschutz, Durchschubsicherungen oder Einlegeböden.
Typische Anwendungen finden sich in Logistikzentren, der Produktion, im Großhandel oder im Versandlager.
Je nach Lagergut und Zugriffshäufigkeit können auch Weitspannregale, Fachbodenregale oder Lastregale eine sinnvolle Ergänzung zum Palettenregal darstellen.
Ein professionell durchgeführter Aufbau eines Palettenregals sorgt dafür, dass alle Komponenten korrekt zusammenwirken und die maximale Tragfähigkeit gewährleistet ist. Unternehmen, die ein Palettenregal aufbauen möchten, profitieren von strukturierter Vorbereitung und normgerechter Montage.
Erfahren Sie in unserem Artikel Palettenlager und Palettenlagerung – Systeme, Vorteile und optimale Nutzung, wie Sie Palettenregale nicht nur sicher aufbauen, sondern auch optimal für Ihre Lagerung nutzen.
Schritt-für-Schritt-Anleitung zum Palettenregal aufbauen
1. Vorbereitung des Montageortes
Bevor der Palettenregal-Aufbau beginnt, müssen einige Voraussetzungen erfüllt sein:
Bodenqualität
Der Boden muss tragfähig, eben und nicht nachgiebig sein. Für schwere Palettenregale wird in der Regel ein Betonboden empfohlen. Die konkreten Anforderungen richten sich nach dem Regalsystem und der geplanten Belastung.
Bodenbeschaffenheit und Ebenheit prüfen
Die Ebenheit des Bodens ist entscheidend für die Standsicherheit der Regalanlage. Viele Hersteller setzen eine Ausführung gemäß DIN 18202 voraus. Geringfügige Unebenheiten (bis ca. 10 mm) lassen sich in der Regel mit systemkompatiblen Unterlegplatten ausgleichen.
Korrosionsschutz bei speziellen Böden
Bei magnesithaltigen Industrieböden ist eine physikalische Trennung zwischen Fußplatte und Boden erforderlich, um Korrosion an den Kontaktflächen zu vermeiden.
Betongüte und Verankerung
Für eine sichere Verankerung wird üblicherweise ein Betonboden mit Mindestgüte C20/25 und entsprechender Bewehrung vorausgesetzt. Die Auswahl des geeigneten Verankerungssystems (z. B. Schwerlastdübel, chemische Verankerung) sollte vor der Montage abgestimmt werden.
Standort markieren
Die exakte Position der Regalanlage ist mit Maßband und Kreide zu markieren – inklusive des notwendigen Wandabstands (mindestens 150 mm inkl. Palettenüberstand).
Genehmigungen und Zuständigkeiten
Je nach Bundesland können für die Aufstellung von Palettenregalen baurechtliche Genehmigungen erforderlich sein. Auch Zufahrtswege, Entladung und innerbetrieblicher Transport der Bauteile sind im Vorfeld zu organisieren.
Nicht geeignete Böden
Asphalt, Verbundsteinpflaster oder Walzbeton gelten als ungeeignet für die sichere Aufstellung von Palettenregalen, da sie in der Regel nicht über die notwendige Tragfähigkeit oder Verankerungsfähigkeit verfügen.
Für eine fundierte Lagerplanung, die über den reinen Regalaufbau hinausgeht, empfiehlt es sich, einen Blick in unseren Artikel Lagerplanung: Strategien & Tipps zu werfen.
Ein gut vorbereiteter Standort erleichtert den gesamten Aufbau des Palettenregals und vermeidet spätere Justierungen. Je gründlicher die Vorbereitung, desto effizienter lässt sich das Palettenregal aufbauen.
2. Montage der Ständerrahmen
Die Ständerrahmen bilden das vertikale Traggerüst des Palettenregals. Sie bestehen aus zwei senkrechten Profilen, die durch Querstreben verbunden sind.
Aufbau der Rahmenkonstruktion
Die Verbindung erfolgt durch:
-
Diagonalstreben (zickzackartig zur Aussteifung)
-
Horizontalstreben (waagrechte Verbindungselemente)
Diese Bauweise sorgt für Stabilität und Lastverteilung innerhalb des Regalsystems.
Wichtige Hinweise zur Montage
-
Die erste Diagonalverschraubung erfolgt in der Regel an der Bedienseite des Regals.
-
Die Länge der Schrauben kann je nach Rahmentyp (z. B. S610-N, S645-N) variieren – bitte die Herstellerangaben beachten.
-
Die Anzahl und Position der Streben richtet sich nach Höhe, Belastung und Ausführung des Regalsystems und ist gemäß der Montageanleitung umzusetzen.
Statik und Konfiguration beachten
Bei Palettenregalen mit weniger als drei Feldern kann sich die Belastbarkeit des Rahmens reduzieren. Daher sollte bereits beim Aufbau auf die korrekte Feldkonfiguration geachtet werden, insbesondere bei statisch relevanten Lagereinrichtungen im industriellen Einsatz.
Der fachgerechte Aufbau des Ständerrahmens ist die Grundlage für einen sicheren und zuverlässigen Palettenregal-Aufbau.
3. Fußplatten montieren und Bodenverankerung
Die Bodenverankerung ist beim Palettenregal aufbauen kein nettes Extra, sondern zwingend notwendig. Sie sorgt dafür, dass das Regal auch bei voller Belastung und täglicher Nutzung sicher steht.
Was gilt grundsätzlich?
Pro Fußplatte ist mindestens ein Bodenanker erforderlich. Wie tief und mit welchem Dübel verankert wird, hängt vom Regalsystem, der Höhe und den Belastungswerten ab – die genauen Angaben liefert der Hersteller.
Die Verankerung erfolgt mittig durch die Fußplatte in den Rohbeton. Wichtig: Der Boden muss tragfähig sein, idealerweise bewehrter Beton der Güte C20/25. Bei abweichenden Untergründen muss eine statische Prüfung erfolgen.
Rechtlich geregelt
Sobald das Verhältnis von Höhe zu Tiefe größer als 5:1 ist, schreibt die DGUV Regel 108-007 die Verankerung sogar gesetzlich vor und auch sonst ist sie aus Sicherheitsgründen immer zu empfehlen.
Fazit: Ohne sichere Bodenverankerung kein stabiler Regalaufbau. Wer hier sauber arbeitet, schafft die Grundlage für ein langlebiges und normgerechtes Palettenregal.
Dieser Artikel dient der allgemeinen Orientierung und ersetzt keine individuelle Fachberatung. Für rechtlich verbindliche Informationen zu Sicherheitsvorschriften, DIN-Normen (wie EN 15635 oder EN 16681), technischen Anforderungen und Pflichten im Zusammenhang mit Palettenregalen empfehlen wir ausdrücklich die Rücksprache mit zugelassenen Fachplanern, Statiker*innen oder zuständigen Behörden. Auch die offizielle DGUV-Regel 108-007 sowie die TRBS 2121 sollten in jedem Fall herangezogen werden, um die geltenden Regelwerke korrekt umzusetzen.
